HVSCシリーズ(型締力350t~1250t)
VSCシリーズ(型締力200t~800t)
スクイズキャスティングマシン
HVSCシリーズ/VSCシリーズ
スクイズキャスティングマシン
スクイズキャスティングマシンで生産される製品は、従来のダイカスト製品に比べガス含有量が少ないため、溶接することが可能となりました。
鍛造品に近い高品質な製品を、安定した良品率で生産することができます。竪型締竪射出のVSC、横型締竪射出のHVSC、2つのシリーズをご用意しています。

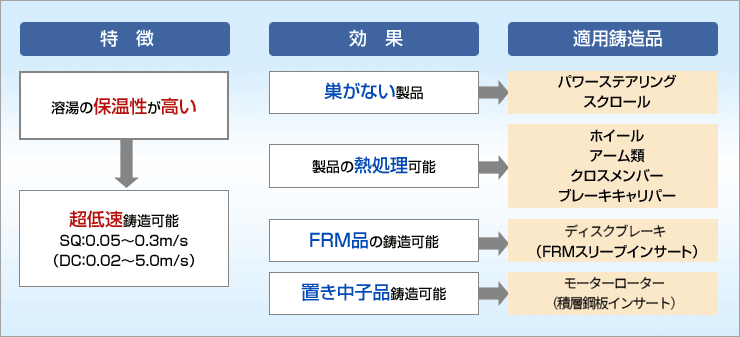

スクイズ機の特徴
![スクイズ機の特徴](image/hvsc-vsc/hvsc-vsc-01.png)
スリーブ内溶湯温度分布
![スリーブ内溶湯温度分布](image/hvsc-vsc/hvsc-vsc-02.png)
HVSC機の特徴
横型締竪鋳込機構(特許)
従来のダイカストマシンと同一の横方向トグル型締、射出は下部より上方へ作動する機構を採用しました。溶湯の保温性及びエアーの排除に最も優れた方式です。
傾転ドッキング射出機構(特許)
独自の傾転ドッキング射出機構により、注湯から射出までの時間を最小にし、溶湯温度の保持及び超低速射出を可能にしました。
選べる射出機構
射出用ピットが不要なピットレスタイプもラインナップ
![1.注湯](image/hvsc-vsc/hvsc-vsc-03-1.png)
![2.射出シリンダーの傾転位置よりの復帰](image/hvsc-vsc/hvsc-vsc-03-2.png)
![3.スリーブが上昇し、金型へドッキング](image/hvsc-vsc/hvsc-vsc-03-3.png)
![4.プランジャーチップが上昇し、溶湯を金型内へ射出](image/hvsc-vsc/hvsc-vsc-03-4.png)
VSC機の特徴
竪型締竪鋳込機構(特許)
型締は上より下へ、射出は下部より上方へ作動する機構を採用しました。溶湯の保温性及びエアーの巻き込み排除に最も優れた方式です。
傾転ドッキング射出機構(特許)
独自の傾転ドッキング射出機構により、注湯から射出までの時間を最小にし、溶湯温度の保持及び超低速射出を可能にしました。
2段型締制御システム(特許)
射出の途中にて型締力を低型締力から高型締力に切換し、型内のガス抜きを助けます。
![1.注湯](image/hvsc-vsc/hvsc-vsc-04-1.png)
![2.射出シリンダーの傾転位置よりの復帰](image/hvsc-vsc/hvsc-vsc-04-2.png)
![3.スリーブが上昇し、金型へドッキング](image/hvsc-vsc/hvsc-vsc-04-3.png)
![4.プランジャーチップが上昇し、溶湯を金型内へ射出](image/hvsc-vsc/hvsc-vsc-04-4.png)
