UB-iV2シリーズ
油圧式大型ダイカストマシン
(型締力1650t~6500t)
UB-iV2シリーズ/油圧式大型ダイカストマシン
省エネサーボポンプ“I-Stop-Servo”や独自開発の超高速射出に対応した電動サーボバルブ“HS-DDV”をUB-iVシリーズから継承しつつ、型締部の更なる剛性UPとユーザーフレンドリー性を追求した新CastNaviを搭載した新大型グローバルスタンダードマシンです。
大型薄肉構造部材をターゲットとした超大型マシンもラインナップに拡充しました。
ハイパワー超高速射出装置
UB-Hシリーズにて多くの実績を積んだ回路構成を踏襲し、熟成&ブラッシュアップ。
新開発電動サーボバルブ:HS-DDVも搭載。
![ハイパワー超高速射出装置](image/ub-iv/ub-iv-02.jpg)
省エネサーボポンプ:アイ・ストップ・サーボ
![アイ・ストップ・サーボ](image/ub-iv2/ub-iv2-02.jpg)
アイドルストップ&回転数制御付き
省エネサーボポンプを標準搭載。
大幅な省エネルギー化を実現。

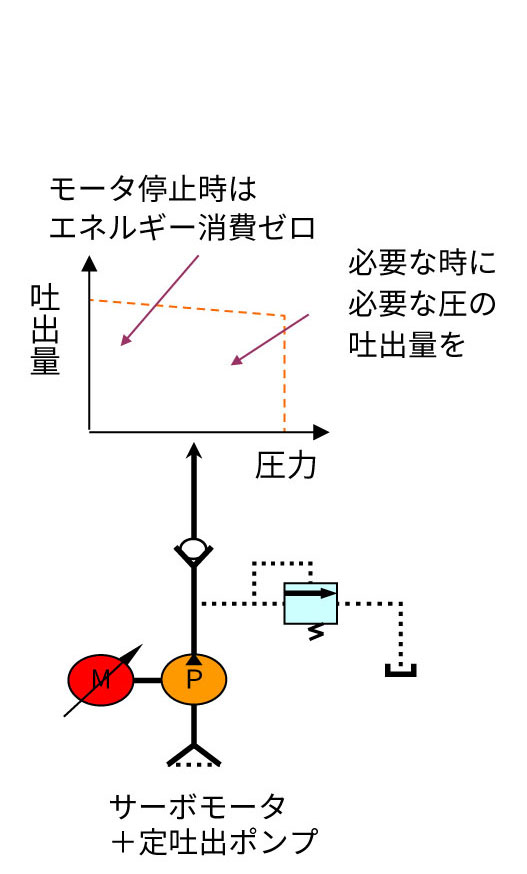

![アイ・ストップ・サーボ回路図](image/ub-iv2/ub-iv2-02-1.jpg)
![サーボモータ](image/ub-iv2/ub-iv2-02-2.jpg)
自社開発電動サーボバルブ:HS-DDV
![HS-DDV](image/ub-iv2/ub-iv2-03.png)
電動サーボ弁
サーボモータによるボールネジを介してスプールを直接駆動
⇒耐コンタミを飛躍的に向上
⇒構造シンプル簡素化によりメンテナンスフリー
油圧パイロットライン不要
パイロット用油圧ポンプユニット不要
⇒省エネルギー化
![応答特性](image/ub-iv2/ub-iv2-03-1.jpg)
![HS-DDV内部構造](image/ub-iv2/ub-iv2-03-2.jpg)
ヒューマンマシンインターフェース:CastNavi
![CastNavi](image/ub-iv2/ub-iv2-04.png)
フィードバック制御の拡充
都度実測を確認しながら調整を必要としていた型締力、VP切替位置、メタル圧、給湯量、給湯機サイクル調整タイマにサイクルフィードバック制御を標準搭載。
![フィードバック制御の拡充](image/ub-iv2/ub-iv2-05.png)

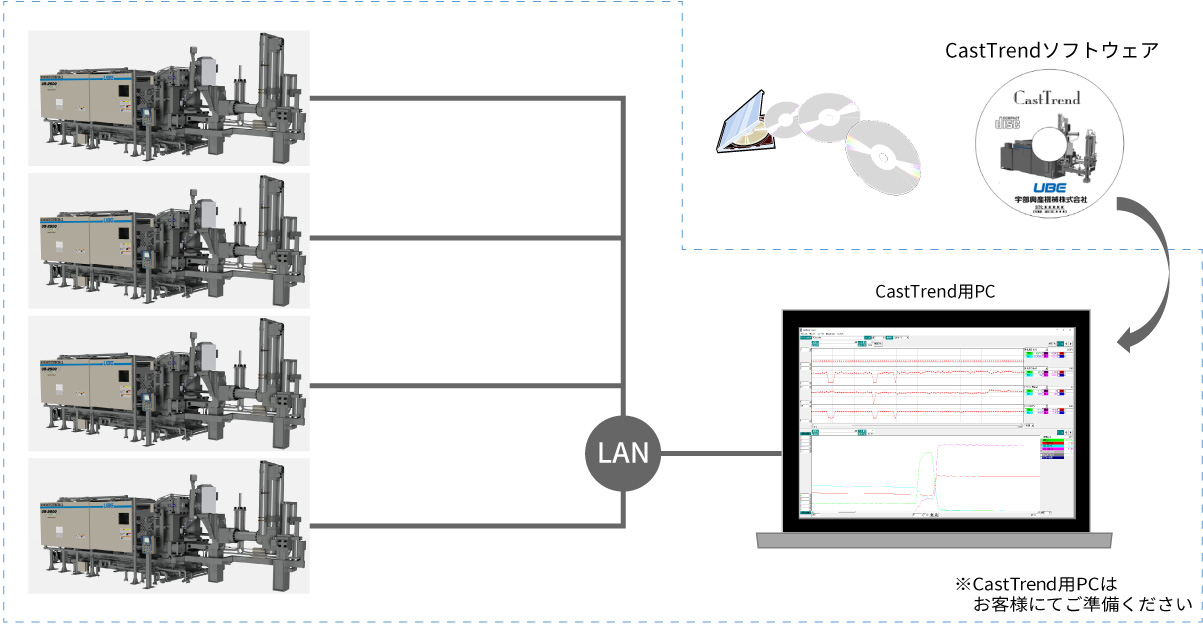

CastTrend標準装備
CastTrendソフトウェア(データ収集・閲覧ソフト)とマシン側に接続専用LANポートを標準装備。
お客様にてパソコンとLANケーブルを準備するだけで、データ収集、蓄積、管理システムを簡単に構築。
複数のマシンを1ネットワーク接続することにより、1台のPCにて集中管理可能。(オプション)
お客様の社内LAN・サーバーを経由させる事で他拠点からも集中管理可能。(オプション)
![CastTrend](image/ub-iv2/ub-iv2-06.jpg)
