UHシリーズ
2プラテンハイブリッド型締式ダイカストマシン
（大型：型締力1250ｔ～2500ｔ）

UHシリーズ/２プラテンハイブリッド型締式ダイカストマシン（大型）

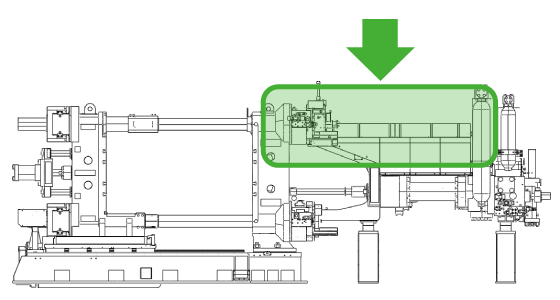

２プラテンハイブリッド型締装置

• 従来機油圧トグル式の3プラテン構造から電動式型開閉/油圧式型締の新開発2プラテンハイブリッド式型締構造に変更。
• トグルレス構造の採用により、経年変化が発生する保全箇所を大幅に減少させ、面倒なトグルオーバーホールやプラテン平行度調整などを不要とし、メンテナンスフリー化を実現。

固定側電動タイバー抜き装置

• 業界初の固定側タイバー抜き装置を採用し、型締装置後方のタイバー抜きスペースを不要として、1250tonクラスにて初めてマシン全長＝10Mを切った世界最小の設置スペースを実現。
• 駆動方式を油圧式→電動式に変更。炉側の火災に対する安全性も向上。

スペース生産性の向上

• 既存の設置スペースにワンサイズ大きいマシンとして設置可能。
• より大きな鋳造品をより小さいマシン、省エネルギーで生産出来、スペース生産性を飛躍的に向上。

マシン全長比較
（vs弊社トグル機：UB1650Ｈ）

型開ストローク任意設定＆ラップ動作によるハイサイクル化

• 型開きストロークを任意設定可能としてドライサイクルを短縮。安全フックをラチェットタイプ式へ変更することにより、必要最小限のストロークで運転可能に。
• 型開閉動作の油圧式から電動化への変更により、油圧中子動作とのラップ動作も可能。

型締力可変制御（オプション）

• 型締力を多段でプログラム制御し、冷却中の型締力を低減して省エネ化。
• 上下の型締力の個別制御を可能とし、トグルの平行度調整不要化。

ハイパワー超高速射出装置

UB-Hシリーズにて多くの実績を積んだ回路構成を踏襲し、熟成＆ブラッシュアップ。
新開発電動サーボバルブ：HS-DDVも搭載。
