em Series
電動2プラテン式射出成形機
emⅡ Series：2500～3500ton
emⅢ Series：1050～2000ton
進化した2プラテン電動射出成形機 更なる省エネ化・高速化・高精度化へ
em Series／電動2プラテン式射出成形機
2プラテン型締機構は、当社が1987年に世界に先駆けて発売以来、大型成形品市場に深く浸透し、豊富な実績と厚い信頼を獲得してきました。emシリーズは、業界トップクラスの性能を誇る2プラテン式射出成形機の頂点の位置付けとなるハイエンドマシンです。
さらなる“省スペース化” “省エネ化” “高速化”を実現し、カーボンニュートラルや高付加価値成形など、お客様の多様なニーズにお応えします。
製品特徴
- 圧倒的な省スペース･省エネ･ハイサイクルの2プラテン型締機構
- さらに進化した"つながる"制御装置 MAC-Ⅸ 搭載
- 低床化による作業性・メンテナンス性の大幅な向上
- 高応答･ハイパワー射出の射出専用DDモータ搭載
- カーボンニュートラルへの貢献（省エネ性能）
圧倒的な省スペース･省エネ･ハイサイクルの2プラテン型締機構
今やグローバル市場でも主流の２プラテン式射出成形機のパイオニアとして、ＵＢＥが長年の技術開発と豊富な実績をベースに改良を重ねた信頼性の高い２プラテン型締機構です。圧倒的な省スペースにより合理的な工場レイアウトを実現するとともに、さらなる省エネ・ハイサイクル運転を実現しカーボンニュートラルに貢献します。また、4点均等型締と型締平行度の向上により、金型にやさしく、成形不良を抑えた高品質成形を可能とします。
ハイサイクル運転を実現するドライサイクル短縮技術
型締シリンダーで行っていた離型動作を型開閉用ボールねじにより高速駆動（サーボ離型モード）
型開閉速度の高速化により、油圧トグル機と比較して、ドライサイクルをさらに40%短縮。
型開閉の加減速設定 ３段階選択モード（シャープ・スタンダード・ソフト）を搭載
ドライサイクルの時間短縮、省エネ、運転中の振動低減など、お客様のニーズに応じた運転が選択可能となりました。

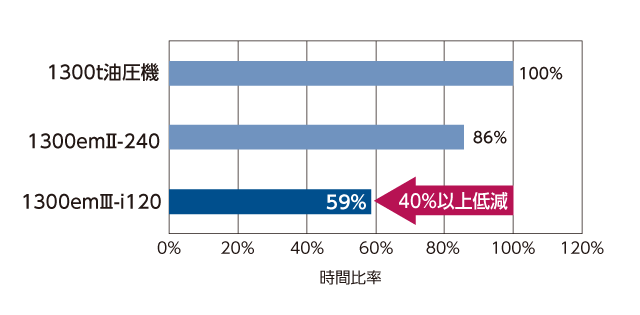

動作時間比較グラフ
型開閉ストローク：1500mm 型締力：1300tonf
1300emⅢは新機能サーボ離型モード使用
さらに進化した"つながる"制御装置 MAC-Ⅸ 搭載
"つながる"制御装置「MAC-Ⅸ｣を搭載。独立２画面モニターと旋回機構の採用による抜群の操作性、EtherCAT®高速通信による高速高精度制御、工場監視、稼働実績、アラーム履歴、品質管理、品質分析に対応するIoTソリューションを可能としました。
EtherCAT®は、Beckoff Automation Gmbhの登録商標です。
低床化による作業性・メンテナンス性の大幅な向上
emⅢシリーズ（1050, 1300, 1600, 2000t)では、低床化設計により、操作盤・パージカバー・型盤内へのアクセスを容易とすることで、作業性、メンテナンス性が大幅に向上し、安心・安全な作業を実現しました。（emⅢシリーズ）
高応答･ハイパワー射出の射出専用DDモータ搭載
射出ボールねじとモータを直結させるDD（ダイレクトドライブ）機構により、低慣性、高応答、高加減速性能による薄肉成形品への対応、ベルトレスによるメンテナンス費用の低減、長時間保圧が必要な厚肉成形品への対応と、多岐にわたり効果を発揮します。
カーボンニュートラルへの貢献（省エネ性能）
省エネ・小油量のエコサーボポンプシステム、電力回生システムをビルトイン。油圧動作不要時のポンプ停止や、減速(ブレーキ)時の発生電力の再利用により、省エネルギーへキメ細かく対応し、カーボンニュートラルに貢献します。
エコサーボポンプシステム
- 回転数制御が可能な当社独自の ベーンポンプとACサーボモータ駆動によるエコサーボポンプシステムをビルトインしました。
- 高精度・高応答のポンプ回転数制御、油圧動作不要時はポンプ停止など、省エネルギーへキメ細かく対応しています。
電力回生システム
- 減速時（ブレーキ時）のエネルギーにより、モータは発電機として働き、発生電力は電源に戻されます。
