ＵＢＥの射出成形
『稼働率向上技術』

段取り時間短縮

タイバー抜き装置（トグル式成形機 HH, UFシリーズ）

工場高さなどの制約条件を緩和し大きな金型の交換を容易にします。

• 天井が低くクレーンによる金型交換が出来ない！
• 大きな金型が取付できない！
• 金型に装着している機器はそのままで金型を取付けたい！

タイバー抜き装置があると
こんなメリットが！

金型取替時間の短縮

• 中子用シリンダ等、付属物の多い複雑な金型でも分解が不要
• 取替時間が大幅に短縮

既設工場の効率活用

• 工場内の高さ条件や規制が緩和され、現状の建屋で効率的な工場活用
• 新工場建設にも高い経済性を実現

大型から小型へ

• タイバー間隔の制約条件が緩和され、不必要に大きなマシンで成形していた金型も適正な小型機で成形可能

最適金型設計

• タイバー間隔の制約条件が緩和され、製品に即したより自由な金型設計が可能になります

スペースフリー

• 成形機設置に対する高さ条件が緩和され、これまで設置を諦めていた大型機の導入が可能

自動化システム

金型交換台車、取出し機等、お客様のご要望に応じて多くの実績をもつUBEならではの提案が可能です。

点滴台車方式金型交換例

予熱温調したまま金型搬入⇒成形開始へ

一方向金型交換

• 金型交換待機
• 金型搬出
• 金型搬出完 / １ピッチ台車移動
• 次型搬入前
• 次型搬入完

トコロテン金型交換

• 新旧金型同時搬出入 前
• 新旧金型同時搬出入 完

製品取出し 多機能化例

迅速色替え

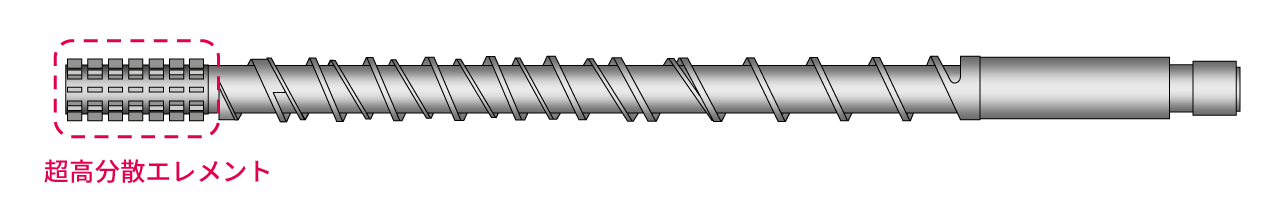

超高分散スクリュ（MF-UB）

超高分散機能により色残りを分散希釈させることで、色替えのパージ樹脂量、パージ時間の低減を可能にします。

MF-UBスクリュ 色替性向上によるパージ材低減効果（対ミキシングノズル）
